電池安全試驗箱

GD -40℃～+100℃

LNEYA 電池測試安全試驗箱可對新能源動力電池樣品進行高溫、低溫、流速和壓力的模擬測試。

電池安全試驗箱概述

LNEYA提供客製化電池安全試驗箱，可在電池效能、安全性和壽命測試過程中實現精確且穩定的環境控制。每個系統均根據您的應用需求、電池類型及其運作狀態進行專門設計。

可自訂參數包括但不限於溫度範圍、冷卻和加熱能力、測試箱尺寸、通道配置、安全保護設計和通訊介面。

標準電池安全試驗箱

儘管大多數電池測試應用需要客製化的溫度控制系統，但有些測試在溫度範圍、測試箱尺寸和運行條件方面具有相對標準化的特性。基於在電池測試應用領域多年的專案經驗，LNEYA 開發了一系列標準電池安全試驗箱配置，能夠滿足常見的測試需求。這些標準型號備有現貨，可快速交付，並且其性能已通過反覆驗證。

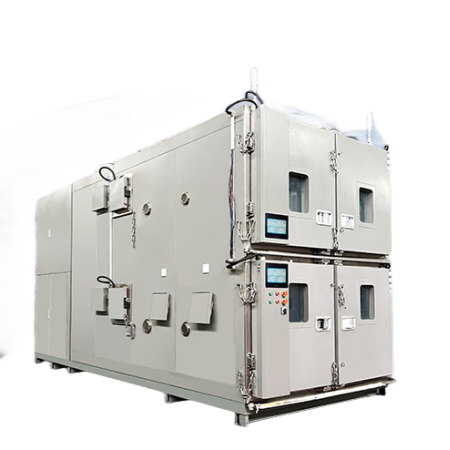

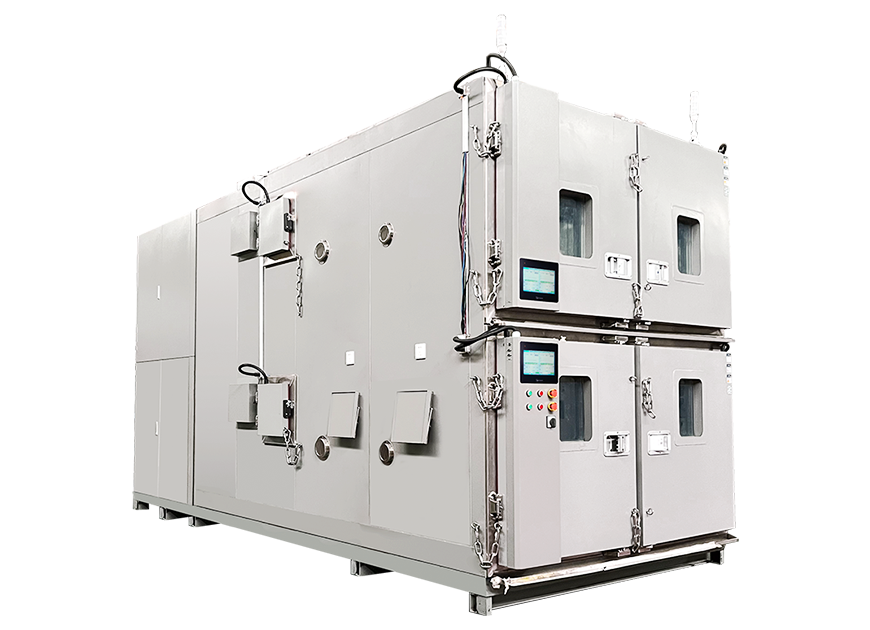

上下雙腔結構，控制系統和測試系統完全獨立。
腔室門和洩壓口配有防爆鏈，可在過壓情況下自動釋放壓力。
腔室門採用全焊接不銹鋼結構，內腔採用SUS304拉絲不銹鋼，具有耐腐蝕性。
腔室的絕緣層厚度為 100 毫米，提供了更佳的隔熱性能。
配備變頻壓縮機，節能20%以上。
防凍液的溫度控制精度為±0.1°C。
採用艾默生、丹佛斯、泰康等知名品牌的零件，以提高耐用性。
支援數據採集和數據導出。
明亮清晰的彩色觸控螢幕，搭配簡潔易用的使用者介面。
高低溫腔室的溫度均勻性≤±1°C（空載）。
能夠直接從 100°C 冷卻。

模型	GD-9000-2-B1-KRYCH-4A15W		GD-9000-2-B1-KRYCH-475W		GD-9000-2-B1-KRYCH-4A10W		GD-1000-B1-KRYCH-475
溫度範圍		-40℃～100℃
防凍液流量控制		1升/分鐘~40公升/分鐘		1升/分鐘~25公升/分鐘		1升/分鐘~25公升/分鐘		1公升/分鐘~10公升/分鐘
		±0.2公升/分鐘		±0.2公升/分鐘		±0.2公升/分鐘		±0.2公升/分鐘
防凍液壓力		測量並顯示入口壓力和出口壓力，以及觸控螢幕上顯示的壓力值。
房間（寬高深）	上腔厘米	220322120		220322120		220322120		單腔：100100100
	下腔厘米	220322110		220322110		220322110
加熱功率		15千瓦	14千瓦	7.5千瓦	14千瓦	10千瓦	14千瓦	7.5千瓦	6千瓦
冷卻	135℃	15千瓦		7.5千瓦		10千瓦		7.5千瓦
能力	20℃	15千瓦		7.5千瓦		10千瓦		7.5千瓦
防凍液	0℃	15千瓦		7.5千瓦		10千瓦		7.5千瓦
	-20℃	10千瓦		4.5千瓦		6千瓦		4.5千瓦
	-35℃	4千瓦		1.8千瓦		2.5千瓦		1.8千瓦
商會	加熱速率	25～+100℃≥±2℃/分鐘（空載，全程平均值）（可客製範圍5~25℃）
	冷卻速率	25～-40℃≥1℃/分鐘（空載，全程平均值）（可客製範圍5~25℃）
防凍液溫度控制精度		±0.1℃
溫度均勻性		≤±1℃（空載）
循環空氣量		5000立方米/小時						2500立方米/小時
控制模式		分段模糊PID演算法控制
通訊協定		CAN/TCP/RS485
溫度回饋		設備外殼內部溫度、冷凍系統冷凝溫度、
		壓縮機吸氣溫度、冷卻水溫度（適用於水冷設備）
高溫冷卻模組		可以從100℃的高溫冷卻下來
循環泵		磁力驅動泵
壓縮機		品牌變頻壓縮機
蒸發器		板翅式熱交換器
冷凍配件		艾默生/丹佛斯品牌的乾式過濾器、油分離器等。
節流閥法		電子膨脹閥
冷媒		R125/R404A
安全防護		相序故障保護器、冷凍機過載保護；高壓開關、過載繼電器、熱
		保護裝置等安全保護功能。
水冷式冷凝器		管殼式熱交換器
操作面板		10吋彩色觸控螢幕						7吋彩色觸控螢幕
防凍介面		ZG3/4						ZG3/8
冷卻水 20℃		25立方米/小時		20立方米/小時		20立方米/小時		7立方米/小時
尺寸（公分）		240560285		240560285		240560285		120205205
軸承		1500公斤		1500公斤		1500公斤		120公斤
重量		4600公斤		4200公斤		4200公斤		600公斤
電源		380伏 50赫茲
絕緣材料		玻璃纖維棉和聚氨酯
內盒材料		SUS304不銹鋼拉絲板
外部材料		冷軋鋼板+噴塗
執行標準		GB/T 2423.1;GB/T 2423.2;GB/T 2423.3;GB/T 2423.4;GB/T 5170.2;GB/T 5170.5;GB/T 11158;GB/T 1058992/T 10592 1058926；

電池安全試驗箱的詳細信息

LNEYA電池安全試驗箱配備高清彩色觸控螢幕，圖示簡潔明了，常用功能一應俱全。您可以在螢幕上即時查看測試箱的溫度、壓力、流量、液位等常規參數。參數設定和檢視只需輕觸螢幕即可完成。為防止誤操作，使用者管理和使用者登入功能可實現使用者權限群組的設定。

電池安全試驗箱的應用

了解更多

在電池研發和性能測試過程中，需要一致的測試條件才能獲得可重複的測試數據。 LNEYA 高精度電池測試箱可提供極低的溫度波動 (±0.1°C) 和良好的溫度均勻性 (≤ ±1°C)，確保測試數據不受溫度變化的影響。

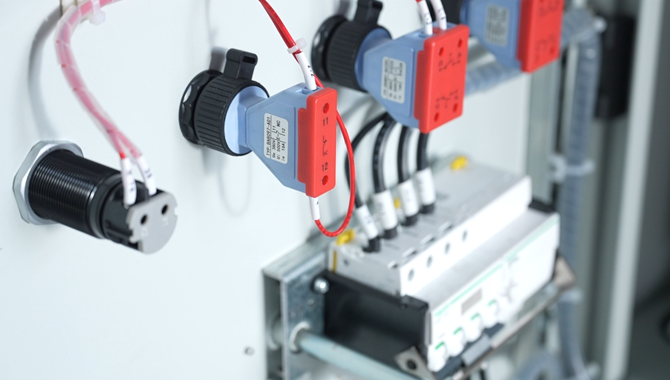

在電池安全測試（例如高低溫充放電測試和高低溫儲存測試）中，存在安全風險。因此，LNEYA 測試箱整合了洩壓裝置、安全聯鎖裝置和獨立控制系統，可在受控條件下進行長時間測試，從而降低操作風險。

該電池安全試驗箱支援多種通訊介面和協議，並提供自動數據記錄和數據匯出功能，可與電池管理系統和實驗室自動化系統整合。
