CHDYL -45℃~55℃

충전 건용 실외 공냉식 및 액체 냉각기

냉각 성능4KW
온도 정확도±1℃
제어 시스템PLC
전력 범위DC1050V-625V

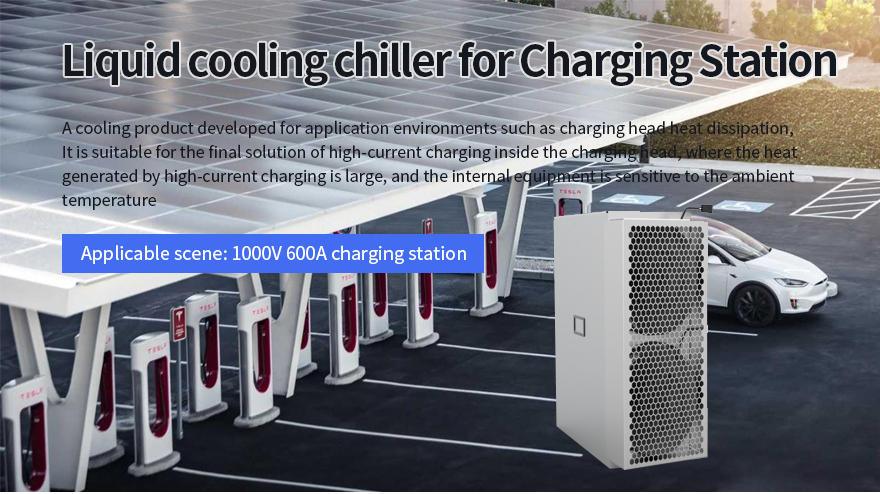

Liquid Cooling Chiller（Charging Pile）（images 1）

매개변수 세부 정보

모델	CHDYL-4 -45℃~55℃
냉각 성능	4KW
온도 제어 정확도	±1℃ 실시간 온도 기록
Хладагент	염수 순환 시스템 완전 밀폐형 설계
흐름	1.8~5.5L/min 압력 0.7bar
최소 급수 온도	15°C(충전 파일 시스템에 따라 맞춤 설정 가능)
시스템 압력 센서 감지	액체 배출구 압력, 액체 유입구 압력, 냉장 시스템 고압 및 저압
온도 센서 감지	액체 배출구 온도, 액체 유입구 온도, 냉장 시스템 배기 및 흡입 온도, 응축 온도
확장 탱크 레벨	액체 레벨 센서 실시간 모니터링
시스템 에너지 소비량 표시	시스템에는 실시간 에너지 소비량 및 사이클 누적 에너지 소비량 표시 기능이 있습니다.
Компрессор	밀폐형 압축기(1세트)
Хладагент	R134A/R448A
응축식 공기 냉각	1800m³/h(100Pa 풍압)
콘덴서	마이크로 채널 열교환기
증발기	판형 열교환기
냉장 스로틀링	전자식 팽창 밸브
저전압 전기	슈나이더/지멘스
디스플레이	7인치 컬러 터치 스크린
제어 시스템	PLC
통신	CAN
사물 인터넷	사물 인터넷 플랫폼을 통한 장비의 실시간 운영 및 유지보수 관리
주변 작동 온도 범위	-45℃~55℃
안전 보호	자가 진단 기능, 위상 순서 및 위상 고장 보호, 안전 전압 보호, 유량 이상 보호, 냉동 시스템 고압 및 저압 보호, 배기 및 흡입 온도 보호, 고액 및 저액 수위 보호, 순환 파이프 라인 압력 이상 보호 기능을 갖추고 있습니다.
전력	DC1050V-625V
장비 셸 재질	냉간 압연 플레이트 스프레이 REL7035
장비 크기 mm	L620W300760mm

이점 특성:

고밀도 환경에서 놀라운 효율성 구현 ● 액체 재료의 호환성을 엄격하게 준수하고 보조 액체 네트워크를 보호하여 모든 시설 설계 및 다중 냉각 구성에 맞게 조정

안정적인 설계, 일대일 이중화 옵션 사용

새롭게 설계된 통합 컨트롤러는 배포가 용이하고 누출 감지를 지원하며 ● 통합 설계로 현장 설치 및 디버깅 비용을 절감할 수 있습니다.

● 고 에너지 압축기, 효율적인 에너지 절약

● 열 부하에 맞춰 팬의 실시간 지능형 속도 조정

원격 설정 및 모니터링 기능을 위해 RS485 인터페이스를 선택합니다.

자체 시동을 요청하는 기능이 있으며 다양한 경보 및 보호 기능을 제공합니다. 환경 보호 및 고효율 R134A 냉매를 제공하여 ROHS의 요구 사항을 충족합니다.

365일 중단 없는 높은 안정성 ● 높은 신뢰성

● 작은 크기와 컴팩트한 구조

Liquid Cooling Chiller（Charging Pile）（images 2）

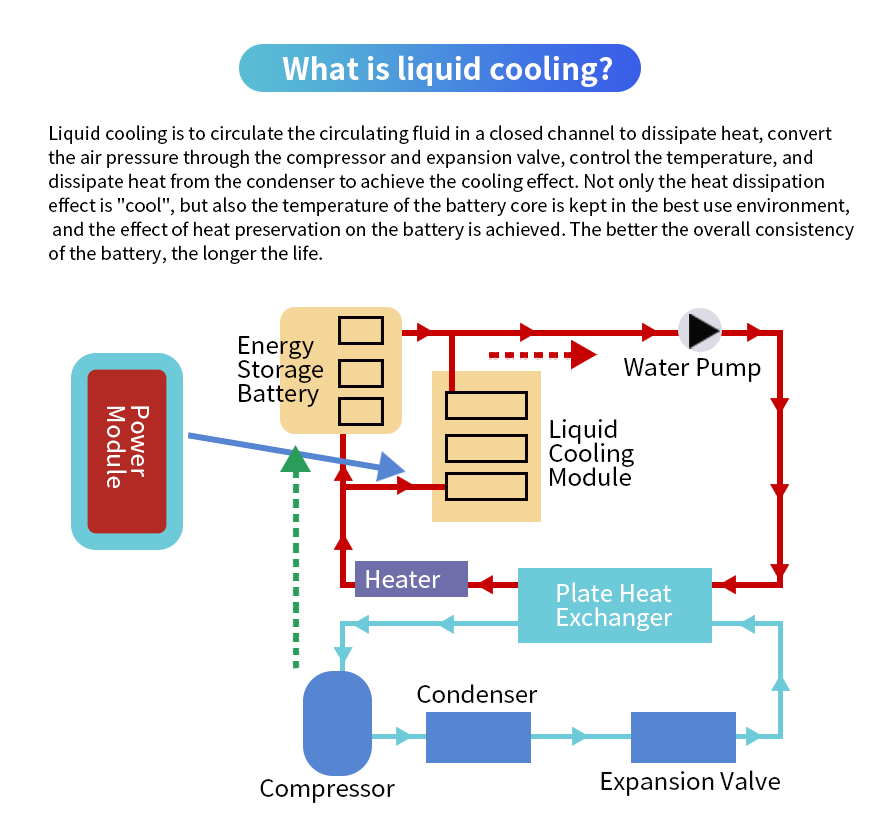

Liquid Cooling Chiller（Charging Pile）（images 3）

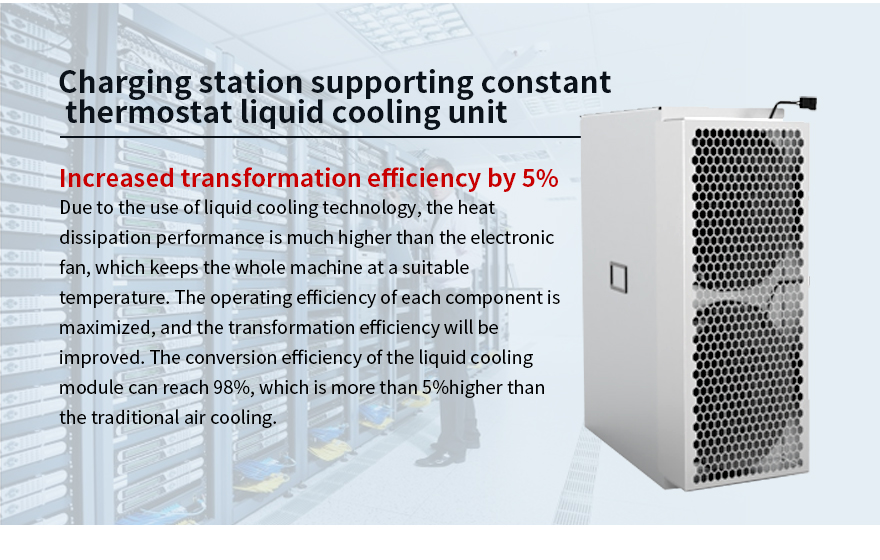

Liquid Cooling Chiller（Charging Pile）（images 4）

고온이 배터리에 미치는 영향

연구 데이터에 따르면 온도가 45도보다 높으면 배터리 수명이 크게 감소하고 안전 사고가 발생하기 쉬우며, 실험을 통해 리튬 인산철 배터리를 40°C로 올리면 배터리 용량 유지율이 매번 20°C씩 증가한다는 사실이 추가로 입증되었습니다. 10% 감소.

배터리의 작동 온도를 보장하기 위해 가장 많이 사용되는 냉각 솔루션은 공랭식 및 수냉식입니다.

저온이 배터리에 미치는 영향

저온이 배터리에 미치는 영향도 분명합니다. 예를 들어, 겨울철 전기 자동차의 순항 범위는 크게 줄어듭니다. 저온은 배터리 내부 물질의 활동을 감소시키기 때문에 배터리의 충전 및 방전 전력과 용량이 크게 감소합니다. 동시에 저온으로 인해 배터리가 충전되지 않거나 배터리가 손상될 수도 있습니다. 저온에서 고전력 충전을 수행하면 단락, 화재 및 폭발의 원인이 될 수 있습니다.
